台车式电阻炉构成和说明

2020-03-21 12:00:10

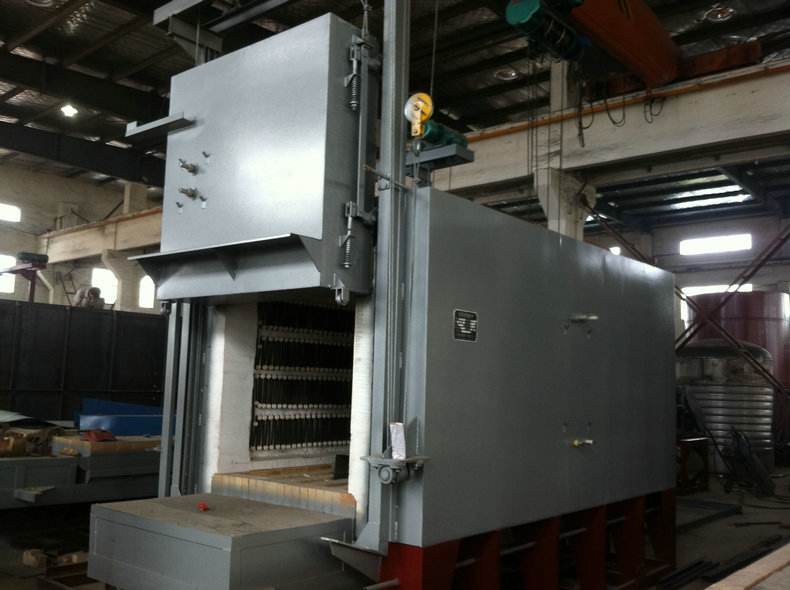

台车式电阻炉体由炉衬,炉壳,台车,加热器和炉具组成。

炉衬是用耐火材料砌筑成炉膛,相对台车面用耐火砖砌筑,炉墙及炉顶采用全纤维结构,使其在加热过程中能承受高温热负荷,减少散热损失。炉衬具有一定的结构强度,以保证炉内热交换过程的正常进行。

炉壳是炉体的钢结构部分,由支柱,炉壁钢板和固定构件的各个部分组成。 炉壳的功能是固定炉衬并承受炉衬的重量,前支柱用于承受炉门,龙门架和其他组件的重量。 台车是炉体的可移动底部。 它是一个独立的主体,由框架,炉衬,加热器,炉底,行走牵引机构和铜制嵌件组成。台车上的加热器由一个铜刀片供电,该铜刀片与炉壳后部的插座接触。手推车密封件由防砂槽和防砂刀组成。 通过手推车行走机构的力量将其密封,以防止冷空气被吸入炉内。当炉子处于正压时,可防止高温炉子气体逸出。 此外,它还可以隔离炉子中的热辐射,保护台车的金属部件不被烧毁,并防止炉子中的轨道因加热而变形。

该加热器采用铁铬铝超高温合金带缠绕成螺旋形和波纹形,并悬挂在炉子的内壁上并放在台车上。 烤箱机械具有炉门升降机构和台车牵引机构,两者均采用链轮减速传动装置,由电动葫芦和电动减速器驱动,以实现炉门升降和台车运动。 由于有了制动器,就消除了位置错误。 在炉门关闭行程结束时设置一个限位开关。 打开炉门后,加热器电源将自动切断,以确保操作员的安全操作。 同时,台车与炉门之间有一个互锁装置。 当炉门关闭时,手推车牵引机构的电源无法接通,以防止因误操作而发生事故。
