一、台车炉简述

台车炉是规律性工作热处理工艺电加热炉，关键供金属材料及铝合金零件在空气中开展清除地应力、淬火加温的用处。

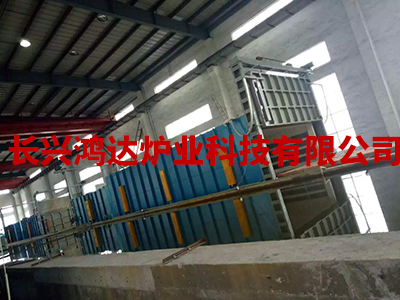

台车炉

二、台车炉可用的工作中标准

1、海拔高度不超过一千米。

2、自然环境温度在5-40℃范畴内。

3、应用地域月均值大空气湿度不超90%。

4、周边沒有导电性浮尘、可燃性汽体及能受到破坏金属材料和绝缘层的腐蚀汽体。

5、沒有显著的振动和晃动。

台车炉

三、台车炉关键性能参数

1、功率550kw+10%

2、额定值温度800℃

3、工作电压380v、50hz

4、相数3相

5、炉内合理规格4×3×3M（长、宽、高）

6、温度控制区数6区

7、温度控制方式pid、晶闸管操纵上海市国龙仪表盘

8、温度控制匀称性≤±10℃

9、温度控制精密度±2℃

10、炉侧表面升温≤45℃

11、载货量20t/炉

12、空炉提温時间≤2.5h

13、尺寸～5250×4120×8500Mm

台车炉

四、台车炉机器设备结构特点

该电加热炉关键由炉盖、炉衬、炉门设备、台车及升降机构、电热材料和家用电器操纵等一部分构成。

1、炉壳炉壳选用槽钢与厚钢板电焊焊接而成坚固框架剪力墙。

2、炉衬转窑一部分及炉侧选用全纤维组织，用硅酸铝纤维毡纤维毡扎针毯叠压成型。并且用耐高温园钢衣食和固定不动，这类构造既减少了炉墙高宽比，变小了炉内室内空间，降低了耗能，减少了产品成本，又增加了电炉的使用期。

3、炉门设备由炉门、炉门绞链组织和炉门卡紧设备构成。炉门罩壳由槽钢与厚钢板电焊焊接而成坚固架构，上用纤维毡抑制控制模块叠铺而成。炉门与炉门端墙、台车前端开发面中间的密封性选用柔性密封性，合理地避免 炉内热流外流。

4、台车罩壳选用槽钢电焊焊接成型，上用耐火砖砌筑，易撞击位置和载重位置用质量大耐火砖砌筑(砌墙时沙浆内添加高温粘结剂调合)，提高炉衬构造抗压强度。台车密封性选用插刀式密封性。

5、台车升降机构：是用运用起重机和镀锌钢丝绳来拖拽。

6、炉底版选用cr.mn.n耐高温不锈钢铸件，常见温度≤900℃，保证 在应用中不形变、不空气氧化、不裂开，还可避免 产品工件上的金属氧化物落入台车上砖槽体的电热材料上。

7、电炉加温元器件选用铁铬铝(ocr25al5)耐热电阻带，绕做成表连续式安裝在炉三侧、底端加温元器件选用螺旋形电热丝加温方法。

8、电气控制系统温度操纵主重炼选用功率大的双向可控硅调功开启，温度控制仪选用采用上海市国龙tcw-32a温度控制仪,完成平稳电流量和环保节能的目地。温度控制系统软件选用六区操纵。
